套筒式補償器
1．簡介
套筒式補償器是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器,主要有套筒(芯管),外殼,密封材料等組成.用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點.廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中.
套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.
套筒式補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.
套筒式補償器在安裝使用時可合理消除管道線性補償和角度補償過程中產生的應力.
套筒式補償器能直接埋于地下,安裝時不需要設置檢查井,且20年免維護.連接方式有焊接和法蘭連接兩種.
2.設計條件
公稱壓力： ≤4.0Mpa 使用溫度： ≤400℃ 3.型號標注方法
補償量
公稱壓力（10×Mpa） 材料代號 公稱直徑 產品型號
材料代號：碳鋼---------不注 全不銹鋼---------B

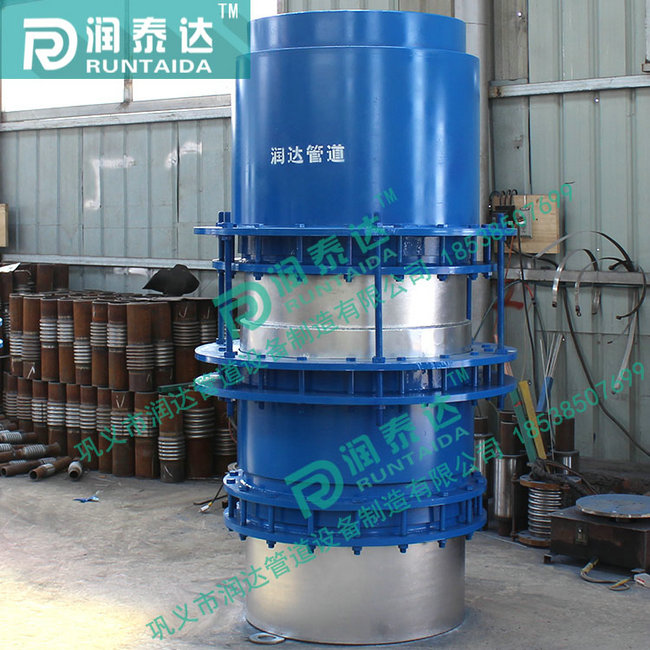

ZHTTB-B系列彈性套筒補償器
1.簡圖
設計條件：公稱壓力PN 0.25，0.6，1.0，1.6，2.5Mpa
使用溫度 ≤400℃
2.型號標注示例
工作壓力1.6 Mpa，公稱直徑800mm，補償量200mm的全不銹鋼彈性套筒補償器標注為：
16ZHTTB-B800---200---
