旋轉補償器的種類比較
2016-9-19 8:26:26??????點擊：

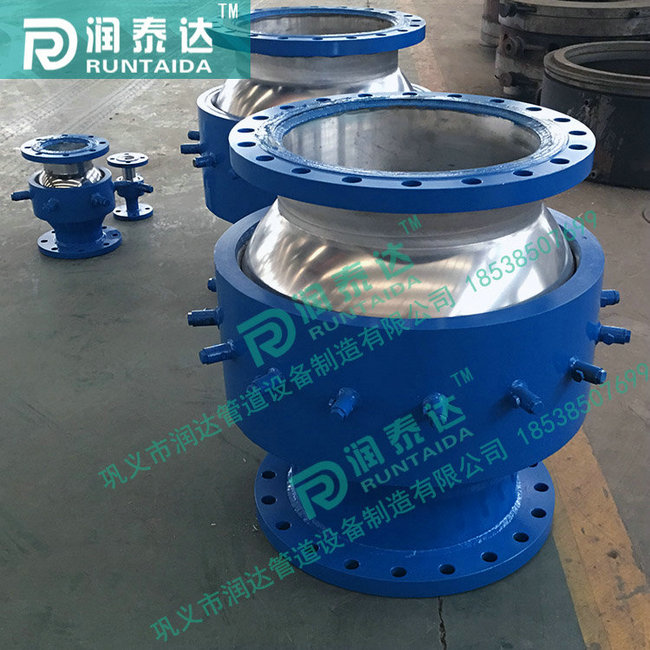

旋轉補償器也可分為普通旋轉補償器和無推力旋轉補償器。
無推力旋轉補償器是一種新型補償器，獨特的密封優勢使其在熱力管道熱膨脹補償方面的應用越發廣泛。
一、結構區別
1．無推力旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧及N個注填料咀組合、填料壓蓋及彈簧壓緊法蘭構成。
2．普通旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓組合、填料壓蓋構成。
二、工作原理不同
1.無推力旋轉補償器和普通旋轉補償器產品使用都是靠填料腔內的柔性填料進行密封；而普通旋轉補償器必須將熱網管線停氣，把填料壓緊法蘭卸下，加入一定量的填料，再壓緊法蘭，恢復使用。
2.無推力旋轉補償器因在填料壓緊法蘭上方增加了一組彈簧和注填料咀，當填料出現微量磨損時，依靠壓緊彈簧的張力給予補償，從而延長產品發生泄漏時間。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽不需要停氣修復。
三、材料區別
無推力旋轉補償器和旋轉補償器所選用的密封填料都是柔性石墨，但是，無推力旋轉補償器填料內增加了一些抗氧化劑成份，達到延緩填料氧化的效果，從而使無推力旋轉補償器比普通旋轉補償器密封性能得到很大的提高。
四、 工藝區別
1.普通旋轉補償器以加工好的密封圈為標準件，然后用扳手捏緊填料壓緊法蘭螺帽即可。缺陷為：1）密封圈標準件密度已達到一定的值，再次可塑性差。2）密封圈之間不能緊配合，中間容易出現隔層，密封件在填料腔內無法形成整體，從而使產品密封性能下降。
2.無推力旋轉補償器采用的是先將密封材料用壓機模壓成型。在填料腔內添加一些延緩氧化的成分，再用油壓機在一定壓力下進行二次成型，使填料圈之間融為一體，從而使填料的密封性能更好。
