套筒補償器的安裝使用
2024-6-20 14:36:23??????點擊：

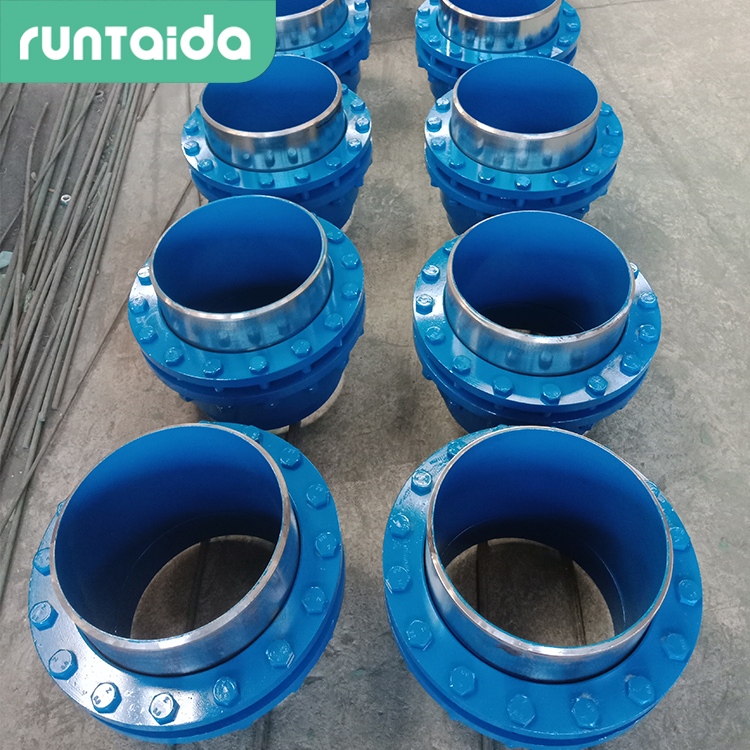

可拆式套筒補償器是配合閥門的安裝拆卸研制的管道配件。 套筒補償器技術參數：套筒補償器由本體，密封圈，壓蓋，伸縮短管等依靠螺栓的配合組成。工作壓力分為0.6Mpa, 1.0Mpa, 1.6Mpa 為常用的壓力范圍，高壓也可定制。套筒旋轉補償器能有效的補償拐角管道為位移和振動，特別是長距離管線，由于硬性連接法蘭之間密封性容易受管道自身曲張性的影響，所以利用套筒補償器可以很好的保護管道，管道在冷熱變形時，有很好的補償和釋放空間。
在管道的盲端、彎頭、變截面處或裝有各種閥門的部位或側支管道進行主管道入口處，均都應設置主固定管架，由于在管線中安裝套筒補償器，在使用介質壓力的作用下，上述各部位均承受盲板力作用，故在主固定管架強度和剛度設計時應予以充分地考慮。
因套筒補償器在使用介質壓力的作用下，會產生盲板力，為避免管道撓曲失穩、管線偏移，應按設計規定設置導向支架，同時為減小管段運行的摩擦阻力，在導向支架上應安放滾動支座。
套筒補償器用于地下直埋管道時，應設置補償器井（直埋套筒補償器除外），將補償器安裝在井中，并應兩側設置滑動管架支撐。
在管道的盲端、彎頭、變截面處或裝有各種閥門的部位或側支管道進行主管道入口處，均都應設置主固定管架，由于在管線中安裝套筒補償器，在使用介質壓力的作用下，上述各部位均承受盲板力作用，故在主固定管架強度和剛度設計時應予以充分地考慮。
因套筒補償器在使用介質壓力的作用下，會產生盲板力，為避免管道撓曲失穩、管線偏移，應按設計規定設置導向支架，同時為減小管段運行的摩擦阻力，在導向支架上應安放滾動支座。
套筒補償器用于地下直埋管道時，應設置補償器井（直埋套筒補償器除外），將補償器安裝在井中，并應兩側設置滑動管架支撐。
