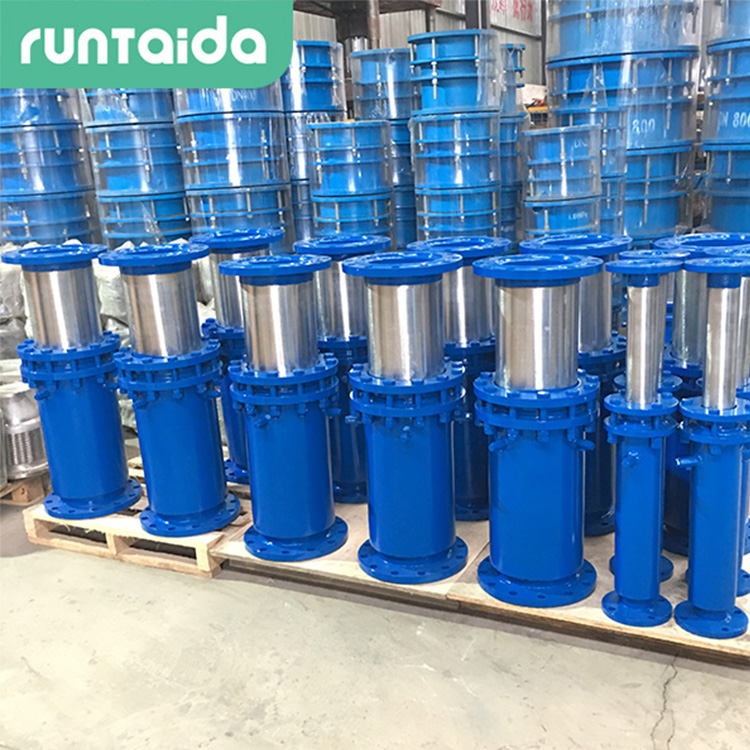

耐溫無推力套筒補償器
2025-3-13 11:00:29??????點擊：
無推力套筒補償器實現無推力的關鍵在于其巧妙的設計和帕斯卡原理的應用。補償器的雙向對稱結構使管道在伸縮過程中產生的推力相互抵消，實現無推力補償。補償器內部設有一個密環形汽室，汽室內有兩個環形受壓面：一個固定在汽室內端面，另一個位于伸縮管肩部，隨伸縮管移動。當介質壓力作用于補償器時，根據帕斯卡原理，可移動環形受壓面的面積與伸縮管橫截面積相等，且兩面壓力相等、方向相反，從而相互抵消。由于內部壓力被抵消，設計固定支架時，僅需考慮補償器壓緊填料的摩擦力，而不必計算介質壓力引起的推力，從而減輕支架負荷，實現了無推力補償，提高了管道系統的可靠性和穩定性。
無推力補償器的結構緊湊，設計合理，安裝方便。其伸縮芯管表面通常采用耐磨高硬光滑保護涂層技術，以提高抗磨損能力，降低伸縮芯管的軸向運動阻力。同時，采用回彈性好的柔性石墨復合密封材料，確保長期可靠的密封性能。此外，兩端內、外套筒間設有導向軸瓦，能夠承受管道側向力，提高了內外套筒的定位、導向性能和工作穩定性。填料采用橡膠（石墨）密封材料，能耐高溫、防腐蝕、抗老化。填料函結構上采用“V"型寬唇饒性結構，利用流體動壓密封原理來達到可靠的密封效果，從而減小摩擦力，密封效果更好。此外，還具有對介質氯離子含量無要求，補償量大，對管道固定安支架無推力，流陰小，成本低，易安裝，免維護等特點。
套筒補償器是一種高效、可靠、經濟的管道系統補償設備，廣泛應用于各種工業領域。
無推力補償器的結構緊湊，設計合理，安裝方便。其伸縮芯管表面通常采用耐磨高硬光滑保護涂層技術，以提高抗磨損能力，降低伸縮芯管的軸向運動阻力。同時，采用回彈性好的柔性石墨復合密封材料，確保長期可靠的密封性能。此外，兩端內、外套筒間設有導向軸瓦，能夠承受管道側向力，提高了內外套筒的定位、導向性能和工作穩定性。填料采用橡膠（石墨）密封材料，能耐高溫、防腐蝕、抗老化。填料函結構上采用“V"型寬唇饒性結構，利用流體動壓密封原理來達到可靠的密封效果，從而減小摩擦力，密封效果更好。此外，還具有對介質氯離子含量無要求，補償量大，對管道固定安支架無推力，流陰小，成本低，易安裝，免維護等特點。
套筒補償器是一種高效、可靠、經濟的管道系統補償設備，廣泛應用于各種工業領域。
