雙流向套筒補償器補償能力大變形應力小

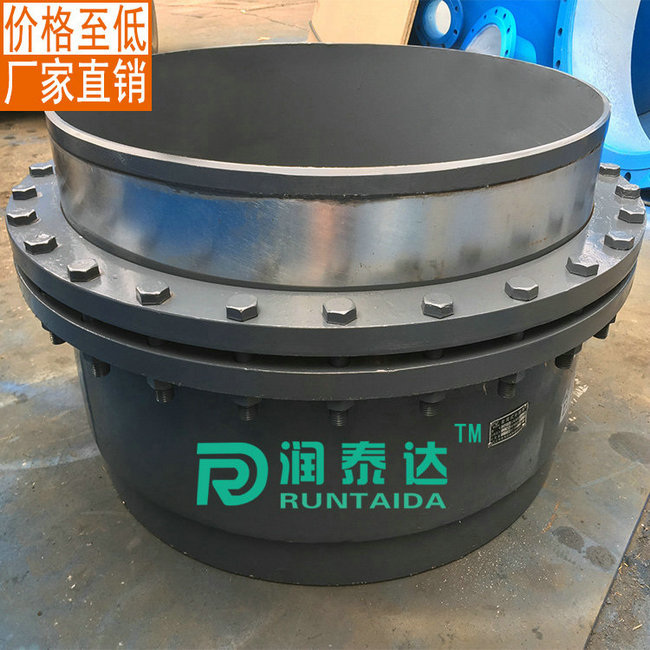

雙流向套筒伸縮器又稱雙流向套筒補償器、雙流向套筒膨脹節。該產品吸取了原套筒型補償器的優點，使補償能力增大，變形應力和流體阻力最大限度減少，其組成部分由芯管、填料室、特制密封填料和筒體裝配成一體。
雙流向套筒伸縮器是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒伸縮器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?span>0.04~0.10)，不老化，效果好，維修方便等特點。
套筒伸縮器的使用壽命大，疲勞壽命與管道相當?；瑒颖砻娼浱厥馓幚?，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒伸縮器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
套筒伸縮器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
直埋型套筒伸縮器能直埋于地下，安裝時可不設置維修井，工程造價低。
套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
常見產品系列
ZHTTB-B系列彈性套筒補償器
ZHZTB-B系列直埋型套筒補償器
ZHN-H-I系列無推力套筒補償器
ZHN-H-II系列直流無推力套筒補償器
ZHYTB-A系列一次性套筒補償器
ZHSLT系列雙流向套筒補償器
|
公稱直徑 DN |
管外徑×壁厚 DW×s |
補償量 ΔL |
安裝長度 Lmax |
填料室外徑 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
