復式大拉桿橫向型波紋補償器的用途
2016-12-10 8:52:14??????點擊：
復式大拉桿橫向型波紋補償器的用途

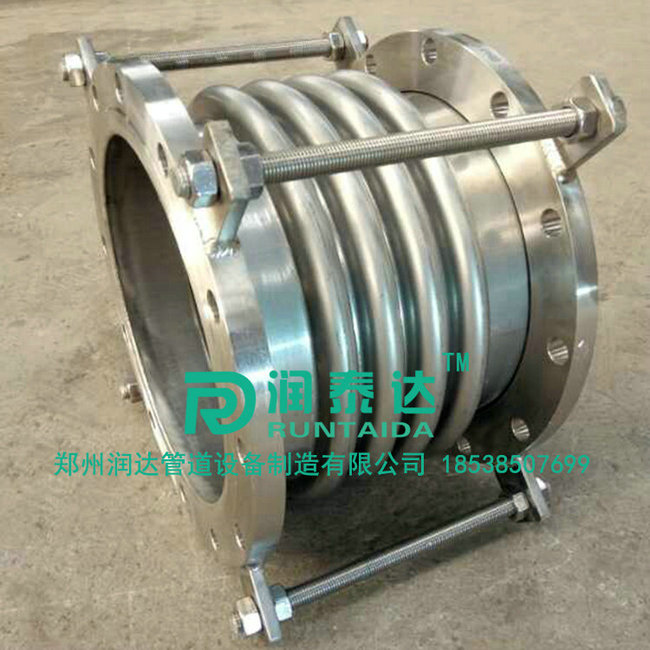

復式大拉桿橫向型波紋補償器又稱復式大拉桿橫向型波紋膨脹節。本產品由接管、二個波紋管以及大拉桿等零件構成，是膨脹節的一種，能吸收管系任意平面內的橫向位移，大拉桿位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力，它可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。
應用說明：
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
連接方式：1、法蘭連接 2、接管連接 ，軸向補償量：72mm-500mm。
