免維護套筒補償器廠家
更新：2023-6-13 15:07:47 點擊：
- 品牌
- 型號
產品介紹

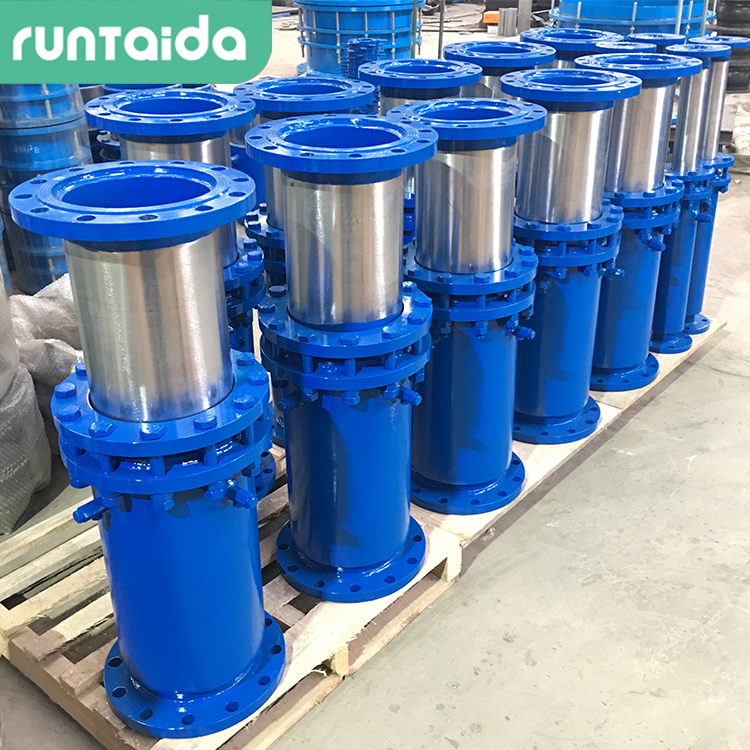

免維護套筒補償器由內筒、填料壓蓋、導向定心環、緊固法蘭、彈簧法蘭、彈簧、成型柔性石墨密封填料、密封壓環、密封座外殼、端接管、螺栓、螺母構成。特點無推力、補償量大、自維護、不泄漏。免維護套筒補償器以提高管網運行的可靠性，進一步降低工程造價，所采取的技術方案是一種直埋型免維護套筒補償器，采用三重密封結構，兩重組合密封結構設在外套筒與端管之間，另一重密封結構設在外護筒端環與端管上的密封導向套之間；一重密封由組合密封圈、中間壓蓋、浮動壓環組成；工作時，隨著管道內的介質壓力的上升，在中間壓蓋、浮動壓環的聯合作用下，組合密封圈的兩個唇邊分別與外套筒的擋塊、端管的便面緊密貼合，實施頭一道密封； 重密封由填料盤根、壓蓋及帶有組合碟簧的壓緊螺栓組成；工作時，壓蓋壓緊填料盤根，壓蓋通過帶有組合碟簧的壓緊螺栓與外套筒的法蘭連接，組合碟簧使壓蓋始終保持對填料的壓緊，彌補由于端管滑動引起的填料磨損，二重密封與一重密封聯合作用，有效阻止了管道內介質的滲漏；第三重密封結構由密封導向套、外壓蓋、盤根、端環保護罩組件組成；密封導向套設在 重密封外側的端管上，外壓蓋、盤根位于密封導向套上，外壓蓋壓緊盤根，盤根上表面緊貼端環保護罩組件的端環內部，端環保護罩組件的保護罩與外套筒的法蘭連接，以達形成第三重密封組合結構，工作時，第三重密封結構隔離外界介質的滲透，達到保護端管滑動工作面的目的，同時密封導向套還對端管位移起導向作用。所述的端環保護罩組件的外部和外套筒外具有外護筒，外護筒與外套筒之間設有保溫層。所述保溫層為聚氨酯發泡。所述的端管表面噴涂耐蝕減摩功能的涂層，減小組合密封圈、填料盤根與端管表面的磨損。
